空調系統工程中,風口的選型布置及氣流組織設計

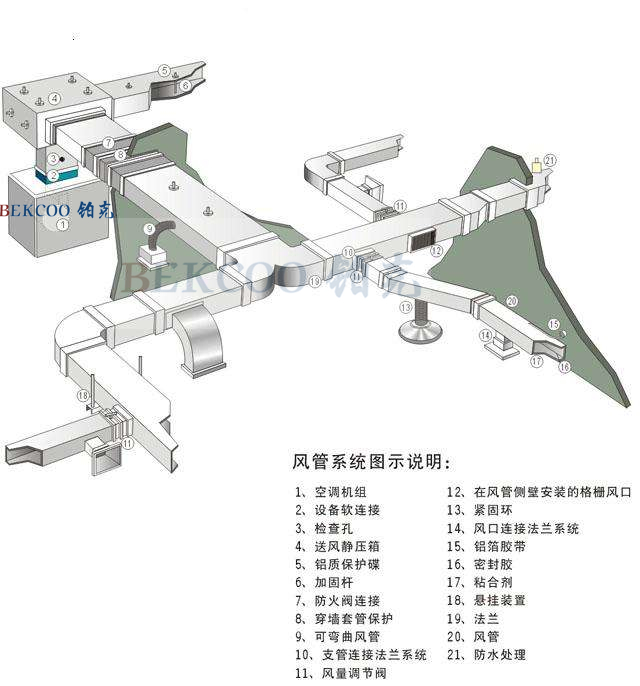

風口的選型布置
1、風口的作用
經過熱處理、濕處理的空氣是通過送風口送入室內的,經過熱交換后的空氣還會通過回風口回到空調系統進行處理。合理地選擇送、回風口的形式,確定送、回風口的位置,就可以在整個房間形成均勻的溫度、濕度、氣流速度和空氣潔凈度,以滿足人們對舒適性的要求。
2、風口的形式
⑴側送風口。氣流沿送風口軸線方向送出,安裝于室內側墻或風管側壁上,適用于賓館客房。按風口形式可分為:
①格柵送風口。格柵不可調,氣流向前送出。
②單層百葉送風口。葉片可調,可向上、向下送風。
③雙層百葉送風口。葉片可調,可向上向下或向左向右送風。
④條縫送風口。常作為風機盤管,誘導器的出風口。
⑵散流器送風口。氣流為輻射狀向四周擴散。它通常裝于房間天花板上。按風口形式可將其分為:
①方形散流器。空氣平送,用于房間高度較低的房間,適用范圍極廣。
②圓形散流器。用于輸送冷暖風,空氣平送,風量大且均勻。
③圓盤形散流器??諝庀滤?,用于輸送冷、暖風,能以較小的風量供給較大的地面面積。
⑶回風口形式。有網格式、固定百葉式和活動百葉頁式。
⑷新風口形式。新風口應位于排風上風向且高于室外地面2m以上
3、風口的布置
⑴風口布置間距。送風口布置間距應考慮工作區的溫度衰減、速度衰減,貼附長度。對于辦公室等空間,一般取2.5~3.5m;對于商場及娛樂空間,一般取4~6m?;仫L口布置間距則應根據具體情況布置。一般布置在人不經常停留的地方,房間的邊和角或有利于氣流組織的地方。
⑵散流器的布置。散流器平送時,宜按對稱布置或者梅花形布置,散流器中心與側墻的距離不宜小于1000mm。圓形或方形散流器布置時,其相應送風范圍(面積)的長寬比不宜大于1:15,送風水平射程與垂直射程(平頂至工作區上邊界的距離)的比值,宜保持在0.5~1.5之間。另外要看裝飾要求而定,如250x250的散流器,間距一般在3.5m左右,320x320在4.2m左右。
4、風口風速及尺寸的確定
⑴風口選擇的方法
① 由室內負荷確定送風量、送風溫差。
② 根據建筑空間的特點選擇流型和風口類型。
③ 確定每個風口的流程或服務范圍。
④ 由工作區最大允許風速、流程求送風速度。
⑤ 求工作區最大溫度波動。若超標準,需要調整設計,再重新核算。
⑥由每個送風口的服務范圍,求送風口個數和每個送風口的送風量。
⑦由每個送風口的送風量和送風速度,求送風口規格。
⑧對于貼附射流需要校核貼附長度。若不滿足要求,加大V或減小送風溫差,還要根據房間高度調整風口至頂棚的距離。
⑵風口風速的確定
送風口空氣流速可參考下表1所示參數來選定。
表1 送風口最大允許流速(m/s)
應用場所 | 盤形送風口 | 頂棚送風口 | 側送風口 |
廣播室 | 3.0~3.5 | 4.0~4.5 | 2.5 |
醫院病房 | 4.0~4.5 | 4.5~5.0 | 2.5~3.0 |
飯店房間、會客室 | 4.0~4.5 | 5.0~6.0 | 2.5~4.0 |
百貨公司、劇場 | 6.0~7.5 | 6.2~7.5 | 5.0~7.0 |
教室、圖書館、辦公室 | 5.0~6.0 | 6.0~7.5 | 3.5~4.5 |
回風口空氣流速可參考下表2來選定
表2 回風口流速
房間凈高 | 風口位置 | 風速(m/s) |
3.5~4 | 上部 | 3~4 |
3~3.5 | 上部 | 2~3 |
2.5~3 | 上部 | 1.5~2 |
人不常停留處 | 下部 | 3 |
人常停留處 | 下部 | 1.5~2 |
走廊回風 | 下部 | 1~1.5 |
恒溫恒濕機系統工程和機房精密空調系統工程中,因為對溫濕度的精度和波動度有嚴格的要求,所以再送風和回風系統設計上,會與普通舒適性空調有較大的不同,鉑克空調的小編會在下次著重的介紹。
