標準型恒溫恒濕型空調系統的自動控制原理

          在機械工業、儀表工業等行業有大量的恒溫恒濕室，這些恒溫恒濕室對空氣參數要求是：干球溫度為(20±1)℃，相對濕度為40%~60%。對于這類空調系統，如果面積不大，供冷容量有限，則可采用標準的恒溫恒濕型空調機組。

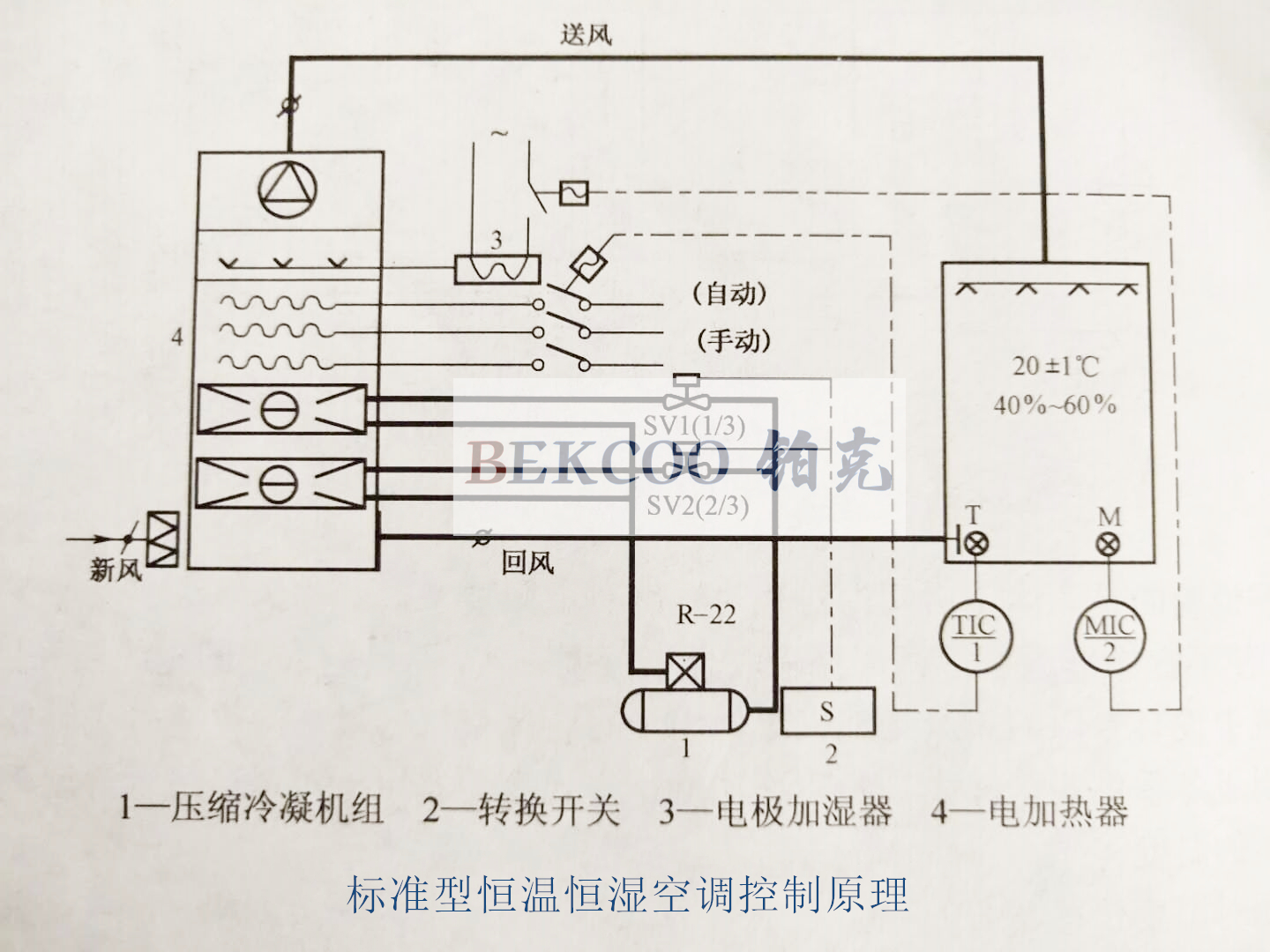

          標準的恒溫恒濕機的工作原理如下圖所示。室內設置干球溫度傳感器T和相對濕度傳感器M，冬季運行時由干球溫度傳感器T根據室內熱負荷的需要，自動或手動分級控制電加熱器的加量。由相對濕度傳感器M通過控制器MC對電極加濕器的供電電源進行控制。夏季運行時，制冷機運行，其供液電磁闊開啟，新風和回風空氣混合后，通過直接膨脹式表冷器進行降溫去濕，大致達到所需的機器露點后，再根據干球溫度控制器T的要求，自動控制電加熱器的再熱程度。容量稍大的機組可以把直接膨脹式冷盤管按容量大小分成1/3和2/3兩組，分別由大小兩只電磁閥進行控制。壓縮機的電源電路與電極加濕器反鎖，以確保除濕功能和加濕功能不同時作用。在春秋兩季，其運行工況與夏季類似，只是這時為了節能可根據實際濕負荷的需要，自動或手動地選擇其中的一個電磁閥和相應的一組盤管作輕載運行。

          從原理上說，圖上所示的濕度控制方式也屬于固定露點溫度控制方式的范疇，盡管在其表冷器后并沒有設置專門的露點溫度控制裝置。由于直接膨脹式冷卻器的蒸發溫度，乃至其表面溫度并不如冷水表冷器那樣易于控制，所以由其處理后的空氣露點溫度也無法準確控制。不過，有一點是可以確定的，即專業廠家根據經驗和理論計算，在采用六排左右排深、一定的處理風量(面風速)和新、回風量比例等的條件下，只要開動制冷機，打開供液電磁閥，即使沒有什么露點溫度控制手段，也可使表冷器處理后的空氣露點溫度落在下圖所示的點1(t1dD=6.7℃)至點2(t2dD=12.8℃)這一寬廣的范圍內。正是基于這一原理，這類所謂的恒溫恒濕空調機組只能適用于室內溫度控制精度為±1℃、相對濕度為40%～60%的場合。如果要對室內相對濕度的控制精度有進一步提高的要求，譬如±5%，那么通常的標準型恒溫恒濕空調機組便顯得無能為力了。

          上述空調控制方式由于存在著較嚴重的冷熱抵消現象，系統運行的能耗大，經濟性差，所以不是值得推薦的方式。但如果系統規模小，并考慮到整體柜式機組體形小、占地面積小、安裝簡便，尚有可取之處。但對于中、大型系統，類似的固定露點溫度控制和再熱方式便不足取了。

          對于這類中、大型系統，推薦采用類似中、大型精密空調系統的空氣處理和控制方式。
